VSSJAF(C2F)双法兰松套传力伸缩接头

双法兰传力伸缩接头简介
         双法兰传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成,次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量,一旦将所有的螺母拧紧,它是刚性连接的,可以传递轴心力,从而保护阀门、泵等设备。

在线咨询
产品详情

安装说明:
VSSJAF(C2F)型双法兰传力伸缩接头适用于两边均与法兰连接的管道中,安装时调整产品两端与法兰的安装长度,对角依次均匀拧紧压螺栓,使其成为一个整体,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整在工作时,可以把轴向推力传递至整个管道。

VSSJAF型传力伸缩接头基本参数
产品型号:VSSJAF(C2F)
产品名称:双法兰松套传力伸缩接头
公称通径:DN50mm—DN3000mm
适用压力:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
适用介质:海水、淡水、冷热水、饮用水、生活污水、原油、成品油、空气、煤气等
工作温度:250摄氏度以下
执行标准:GB/T 12465-2002

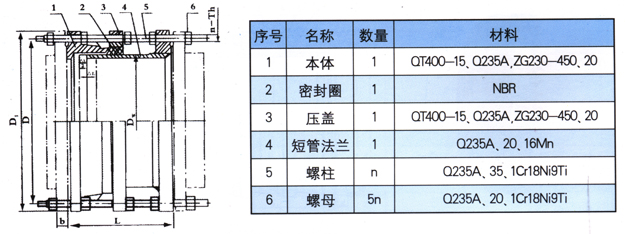

VSSJAF传力伸缩接头结构及各部件材质

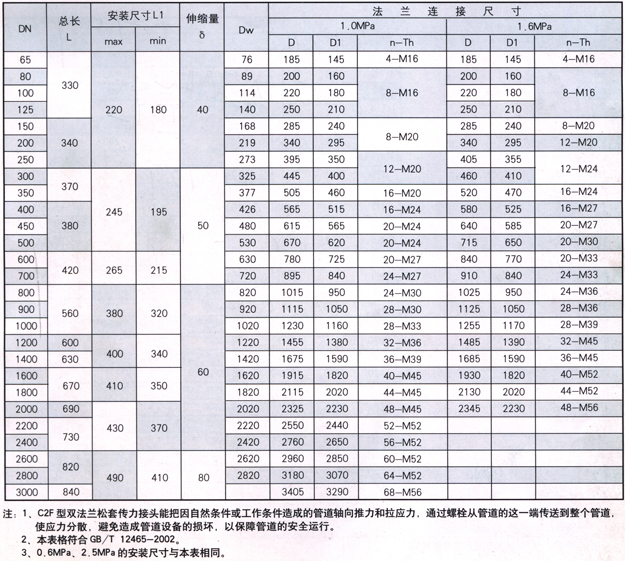

双法兰传力伸缩接头参数
