AY型伸缩器性能特点
该产品结构设计合理，密封性能可靠，勿需焊接，装卸方便，能补偿管道一定范围内的位移、错位和挠曲等优点。其工作原理是安装在管道上后，拧紧螺母，弹性密封圈在螺母、压盖的作用下，依靠相互间的斜度，压紧管子外围起密封和连接作用。主要适用于输送水、油、气和颗粒粉状物介质管道的连接。
AY型伸缩器基本参数
产品型号：SSJB(AY)
产品名称：压盖式松套伸缩器
公称通径：DN50mm—DN3000mm
适用压力：0.6Mpa、1.0Mpa、1.6Mpa
适用介质：清水、污水及其它非腐蚀性流体
工作温度：100摄氏度以下
执行标准：GB/T 12465-2002

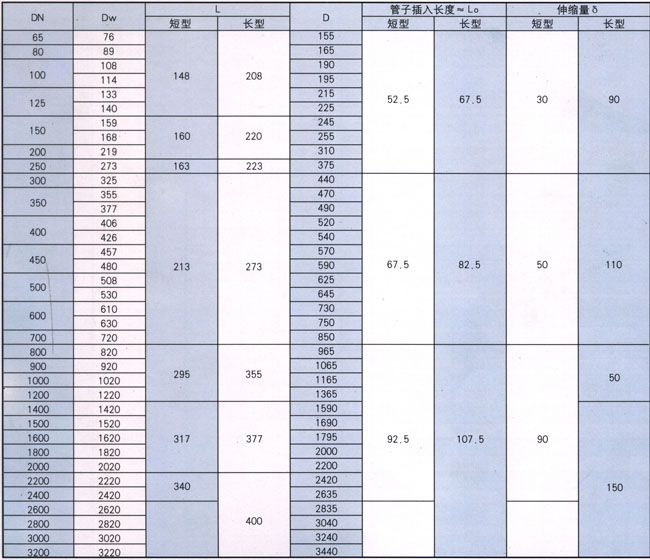

AY型伸缩器参数
AY型伸缩器结构图及各个部件材质
AY型伸缩器重量表
|
DN(mm)
|
质量(kg)
|
|
|
短型
|
长型
|
|
|
65
|
5.6
|
7.1
|
|
80
|
6.1
|
7.8
|
|
100
|
8.0
|
10.1
|
|
125
|
9.3
|
11.8
|
|
150
|
10.6
|
13.4
|
|
200
|
14.9
|
19.3
|
|
250
|
21.1
|
27.0
|
|
300
|
33.5
|
40.4
|
|
350
|
37.5
|
45.2
|
|
400
|
42.0
|
52.0
|
|
450
|
50.4
|
62.2
|
|
500
|
57.6
|
72.2
|
|
600
|
66.2
|
83.2
|
|
700
|
83.1
|
103.6
|
|
800
|
172.7
|
211.6
|
|
900
|
202.9
|
237.5
|
|
1000
|
221.1
|
258.8
|
|
1200
|
261.3
|
305.8
|
|
1400
|
326.3
|
379.6
|
|
1600
|
390.6
|
453.6
|
|
1800
|
490.8
|
367.4
|
|
2000
|
568.5
|
711.6
|
|
2200
|
675.1
|
777.4
|
|
2400
|
732.1
|
843.2
|
|
2600
|
—
|
905.3
|
|
2800
|
—
|
1369.4
|
|
3000
|
—
|
1590.7
|
注意事项：
1、订货前请提前电话沟通，确定相关参数，以便准确报价、发货。
