02S404柔性防水套管

柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物;刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物;柔性及刚性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。



在线咨询
产品详情

柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物;刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物;柔性及刚性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。

刚性防水套管和柔性防水套管的区别
刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上),装于墙内(多为混凝土墙),用于一般管道穿墙,利于墙体的防水;
柔性防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管路,如和水泵连接的管道穿墙时。
主要是使用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道地位置。自地下入户的管道 穿建筑物外墙时需加装刚性防水套管。穿墙(池、板等)的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性;不允许有变形量的--刚性。

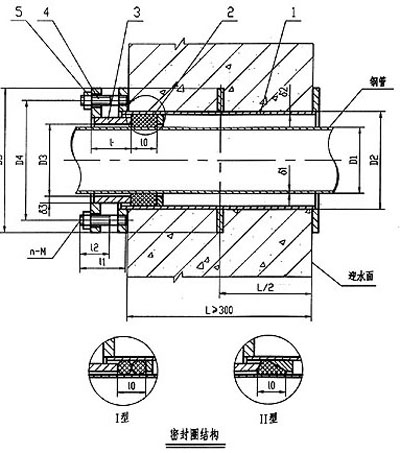

柔性防水套管说明:
1、本图尺寸均以毫米来计。
2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
3、套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。外层防腐由设计决定。
4、套管穿墙之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围应比翼环直径( D6 )大 200mm ,而且必须将套管浇固与墙内。
5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径小应比翼环直径( D6 ) 200mm
6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
7、套管部件焊接材料,用 A3 材料制作, T42 焊接。

说明:
1、当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵。
2、套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。
3、穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。
4、套管的重量以L=300计算,如墙

厚大于300时,应另行计算。

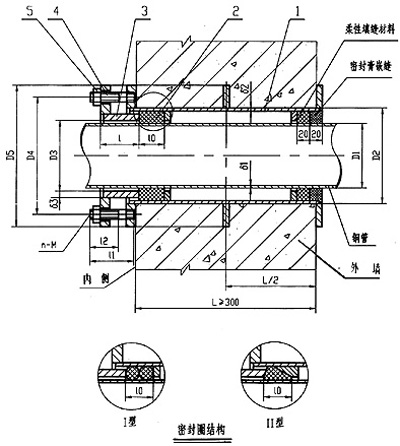

说明:
1、柔性填料材料:沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
2、密封膏:聚硫密封膏、聚胺脂密封膏。
3、套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。
4、穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。
5、套管的重量以L=300计算,如墙厚大于300时,应另行计算。

柔性防水套管质量要求

名称

标准

橡胶密封圈的硬度、
物理性能、质量、
尺寸和公差及检验

HG/T3091:2000

金属表面生锈处理

GB8923-88/标准中的ST3

柔性防水套管主要尺寸、重量表

DN
D1
D2
D3
D4
D5
I
10
I1
I2
D1
D2
D3
n-M
A型重量(k曲
B型重量(kg)
I型
Ⅱ型
I型
Ⅱ型
I型
Ⅱ型
50
60
95
65
145
200
65
28
-
72
30
3.5
4
8
4-M12
14.40
-
14.60
-
65
76
114
80
165
220
65
28
25
72
30
3.75
4
8
4-M12
16.89
17.07
17.18
17.35
80
89
127
95
180
235
65
28
25
76
38
4
4
10
4-M16
21.12
21.31
21.42
21.61
100
108
146
114
200
255
65
28
25
76
38
4
4.5
10
4-M16
24.37
24.58
24.71
24.92
125
133
180
140
235
290
65
28
25
76
38
4
6
10
6-M16
31.92
32.31
32.43
32.82
150
159
203
165
260
315
65
28
25
76
38
4.5
6
10
6-M16
35.77
36.17
36.31
36.72
200
219
265
226
320
375
65
28
25
76
38
6
6
10
6-M16
44.69
45.29
45.29
45.87
250
273
325
280
380
435
65
28
25
76
38
8
8
10
8-M16
59.41
60.22
60.43
61.33
300
325
377
333
435
495
72
28
30
90
46
8
10
10
8-M20
89.37
90.02
90.35
91.14
350
377
426
385
485
545
72
32
30
90
46
10
10
10
8-M20
99.74
100.3
100.7
101.5
400
426
480
435
540
600
72
32
30
90
46
1O
10
10
12-M20
114.0
114.8
115.3
116.4
450
480
530
488
590
650
72
32
30
90
46
10
1O
10
12-M20
124.1
124.7
-
-
500
530
585
538
645
705
72
32
30
90
46
10
10
10
16-M20
139.3
140.5
-
-
600
630
690
640
755
820
75
32
30
104
54
10
10
12
16-M24
197.2
198.2
-
-
700
720
780
730
845
910
75
40
30
104
54
10
1O
12
20-M24
222.6
223.7
-
-
800
820
880
830
950
1020
80
40
40
117
60
10
10
12
20-M27
280.0
282.3
-
-
900
920
980
930
1050
1120
80
40
40
117
60
10
10
12
20-M27
309.6
312.2
-
-
1000
1020
1080
1030
1150
1220
80
40
40
117
60
10
10
12
24-M27
341.1
344.0
-
-

注:订货时注明管子外径,大于DN1400、墙厚大于或小于300mm的产品可订制加工。
