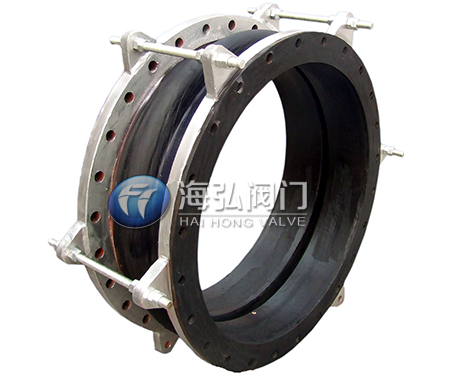

KXT(JGD)型单球体可曲挠橡胶接头

JGD单球体可曲挠橡胶接头详细介绍:
JGD单球可曲挠橡胶接头又称作橡胶软连接、管道减震器、避震喉、软接头等。本产品引进国外生产工艺,制作过程中内层受到高压力,锦纶帘子布和胶层得到更好的结合,比普通型可曲挠橡胶接头的工作压力更高,质量更好。它的特点是内胶层混然一体,光洁无缝痕,标签采用硫化工艺,与产品结合在一起。 JGD单球体可曲挠橡胶接头,该产品是金属管道的柔性联接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。





在线咨询
产品详情
材料表
序号
名称
材料
1
外胶层
11R、CR、EPDM、NR、NBR
2
内胶层
11R、CR、EPDM、NR、NBR
3
骨架层
聚酯帘布
4
法兰
Q235、304 316L
5
增强圈
钢丝圈
技术条件(两种类别)
项目
型号
JGD-1
JGD-2
JGD-3
工作压力MPa(kgf/cm2)
1(10)
1.6(16)
2.5(25)
爆破压力MPa(kgf/cm2)
2(20)
3(30)
4.5(45)
真 空 度KPa(mm/Hg)
53.3(400)
86.7(650)
100(750)
适  用  温  度℃
-15℃~115℃特殊可达-30℃~160℃
适  用  介  质
空气、压缩空气、水、海水、热水、油、酸、碱等。
公称通径
长度
L
螺栓数
螺栓直径
mm
螺栓孔中心
(圆直径mm)
轴向位移mm
横向位移
mm
偏转角度
a1+a2
mm
伸长
压缩
32
95
4
18
100
6
9
9
15
40
95
4
18
110
6
10
9
15
50
105
4
18
125
7
10
10
15
65
115
4
18
145
7
13
11
15
80
135
4
18
160
8
15
12
15
100
150
8
18
180
10
19
13
15
125
165
8
18
210
12
19
13
15
150
180-200
8
23
240
12
20
14
15
175 200 8 23 240 12 20 14 15
200
210 -250
8
23
295
12
25
22
15
225 200 8 23 295 16 25 22 15
250
230
12
23
350
16
25
22
15
300
245
12
23
400
16
25
22
15
350
255
16
23
460
16
25
22
15
400
255
16
25
515
16
25
22
15
450
255
20
25
565
16
25
22
15
500
255
20
25
620
16
25
22
15
600
260
20
30
725
16
25
22
15
700
260
24
30
840
16
25
22
15
800
260
24
34
950
16
25
22
15
900
260
28
34
1050
16
25
22
15
1000
260
28
34
1160
18
26
24
15
1200
260
32
41
1380
18
26
24
15
1400
350
36
34
1560
20
28
26
15
1600
350
40
34
1760
25
28
30
10
1800
350
44
41
1970
25
30
30
10
2000
350
48
48
2180
25
30
30
10
2200
500
52
52
2390
25
35
30
10
2400
500
56
56
2600
25
35
30
10
2600
500
60
60
2810
25
35
30
10
2800
500
64
64
3020
25
35
30
10
3000
500
68
68
3220
25
35
30
10
3200 500 72 72 3430 25 35 30
10
注:1、特殊要求可来函来图定制,法兰按《全国通用给排水标准图集》,其它按HG/T2289-92。
2、DN350-600(2)型工作压力为1.6MPa,DN32-400(3)型工作压力为2.5MPa。
3、DN700-DN200工作压力为1.0MPa,DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa,法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。
4、高层给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。
