JGD-A2 型可曲挠双球体丝连接橡胶接头

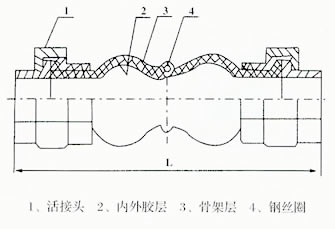

可曲挠双球体丝连接橡胶接头又称橡胶接头、橡胶伸缩器、橡胶减震器、伸缩节、避震喉、软接头。一般是由两端带橡胶凸缘的光滑波形补偿元件与金属法兰组成。金属法兰常采用松套结构。波形补偿元件表面为橡胶,内层为数层强力纤维或钢带(丝)等加强夹层一直延伸到两端的橡胶凸缘,凸缘内有硬钢丝骨架。

在线咨询
产品详情

可曲挠双球体丝连接橡胶接头又称橡胶接头、橡胶伸缩器、橡胶减震器、伸缩节、避震喉、软接头。一般是由两端带橡胶凸缘的光滑波形补偿元件与金属法兰组成。金属法兰常采用松套结构。波形补偿元件表面为橡胶,内层为数层强力纤维或钢带(丝)等加强夹层一直延伸到两端的橡胶凸缘,凸缘内有硬钢丝骨架。 JGD-B可曲挠双球体丝连接橡胶接头弹性好,位移变形量大,JGD-B可曲挠双球体丝连接橡胶接头该产品系内层、增强层,外胶层复合模型硫化成型的橡胶双球和金属平形活接头组成。只有耐压高。弹性好,位移变形量大,减振降噪效果好,安装灵活,使用寿命长等优点。可广泛用于宾馆,工厂,住宅区的水暖管道系统以及循环水管道,卫生管道,化学防腐和冷冻管道等。 JGD-B可曲挠双球体丝连接橡胶接头的安装使用:、橡胶软连接必须根据管线的工作压力、连接方式、介质和补偿量选择合适的型号,其数量根据减噪位移要求选择。第二、当橡胶软连接安装管道产生瞬间压力且大于工作压力时应选用高于工作压力一个档位的接头。(如:管道启动瞬间压力>1.0MPa时,应选用工作为1.6MPa的接头。瞬间压力>1.6MPa时,应选用2.5MPa的接头)。第三、橡胶软连接使用在水泵进出口时,应位于近水泵一侧,与水泵之间应安装金属变径接头,且安装在变径的大口径处。第四、当橡胶软连接管道介质为酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。第五、橡胶软连接的法兰应是阀门法兰或符合GB/T9115.1(RF)的法兰。第六、橡胶软连接正常适用介质是温度在0-60℃的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应的特耐材料橡胶软连接,不可盲目串用或通用。第七、当管道位移量≥橡胶软连接的大补偿量时,应增加接头的数量来平行位移量,严禁为了调整管道的超差,使接头处于极限的扰曲位移和偏差状态,更不能超限度(伸缩、位移、偏转等)。第八、高层给水或悬空给水使用橡胶软连接,管道应固定在吊架、托架或锚架上,且不能让接头承受管道自身重量和轴向力,否则接头应配备防拉脱装置(其承受力必须大于管道

轴向力)。

技术条件
工作压力MPa(kgf/cm2 )
1.0(10)
偏转角度
(a1+a2)45°
爆破压力MPa(kgf/cm2 )
3.0(30)
真空度KPa(mm/Hg)
53.3(400)
适用温度℃
-15~+115特殊可达-30~+100
适用介质
空气、压缩空气、水、海水、热水、油、酸、碱等
公称通径DN
L值
mm
轴向位移mm
横向位移
mm
mm
英寸
伸长
压缩
20
3/4
180
5-6
22
22
25
1
180
5-6
22
22
32
1+1/4
200
5-6
22
22
40
1+1/2
210
5-6
22
22
50
2
220
5-6
22
22
65
2+1/2
245
5-6
22
22
