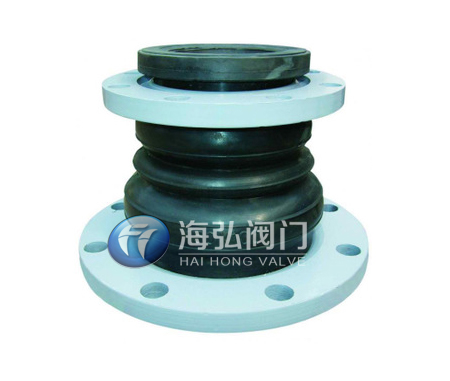

KXT(JGD)型可曲挠同心异径橡胶接头

KXT(JGD)型可曲挠同心异径橡胶接头

在线咨询
产品详情

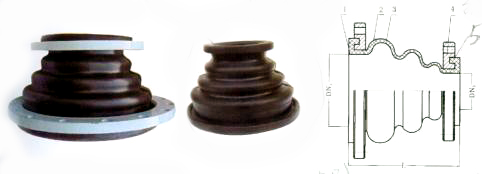

材料表
序号
名称
材料
1
外胶层
11R、CR、EPDM、NR、NBR
2
内胶层
11R、CR、EPDM、NR、NBR
3
骨架层
聚酯帘布
4
法兰
Q235、304 316L
5
增强圈
钢丝圈
公称通径、长度、位移参数表
DN大×DN小
(mm)
长度L(mm)
轴向位移(mm)
横向偏转 (mm)
角向位移(a1+a2)
备注
伸长
压缩
80×50
180
20
30
45
35°
连接法兰按《全国通用给排水标准图集S311》有关的数 据制造
100×80
180
20
30
45
35°
150×80
190
20
30
45
35°
150×100
200
22
30
45
35°
200×100
200
22
30
45
35°
200×150
200
22
30
40
35°
250×200
220
25
35
40
30°
300×200
220
25
35
40
30°
300×250
220
25
35
40
30°
350×200
220
25
35
40
30°
350×300
220
25
38
35
30°
400×350
220
25
38
35
30°
500×400
230
28
38
35
26°
600×400
240
28
38
35
26°
600×500
240
28
38
35
