VSSJAFC(CC2F)可拆式双法兰松套传力伸缩接头

VSSJAFC型可拆式双法兰传力伸缩接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成,它能传递被连接件的压力推力(盲板力)和补偿管路误差,不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。









在线咨询
产品详情

VSSJAFC型传力伸缩接头基本参数

产品型号:VSSJAFC(CC2F)
产品名称:可拆式双法兰传力伸缩接头
公称通径:DN50mm—DN3200mm
适用压力:0.6Mpa、1.0Mpa、1.6Mpa
适用介质:海水、淡水、冷热水、饮用水、生活污水、原油、成品油、空气、煤气等
适用温度:常温
执行标准:GB/T 12465-2002

伸缩接头安装说明:
VSSJAFC型可拆式双法兰传力接头适用于两边均与法兰连接的管路中,安装时调节产品两端与法兰的安装长度,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整。在工作时可以把轴向推力传递至正个管道。

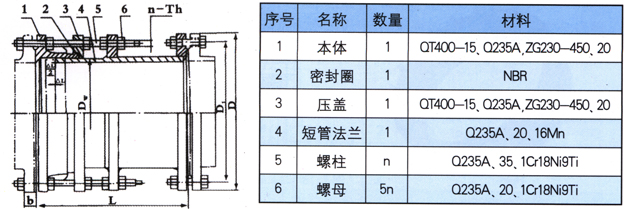

伸缩接头结构以及各部件材质说明

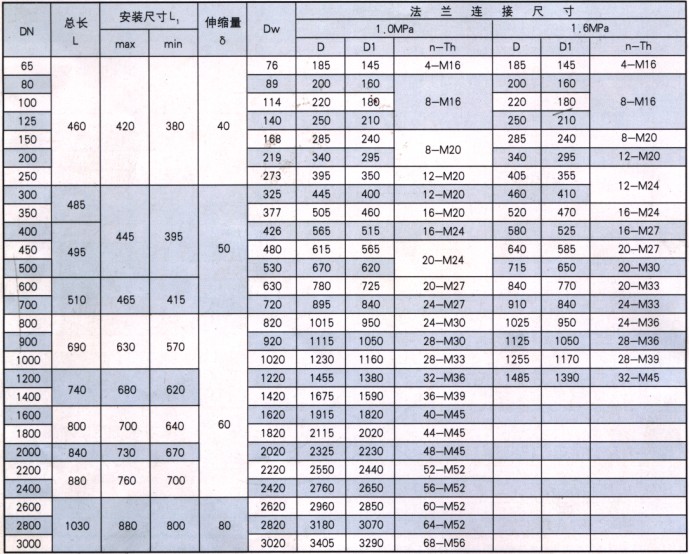

伸缩接头参数表
